概述

该产品是采用32位DSP（2812F）作为主控制的，并采用双CPU工作，将微机保护技术用于电网消弧装置，利用DSP的快速、准确的数据处理能力实现傅立叶分析，其选相准确。通过对PT三相电压及频率，并结合系统母线三相电压，对电网各种接地状态能快速分析，准确地辨出：电网弧光接地、过渡过程及单相金属接地。装置将微机保护技术应用到弧光接地系统中，该装置具有兼容性高，可用于各种消弧装置的控制。

性能和结构特点

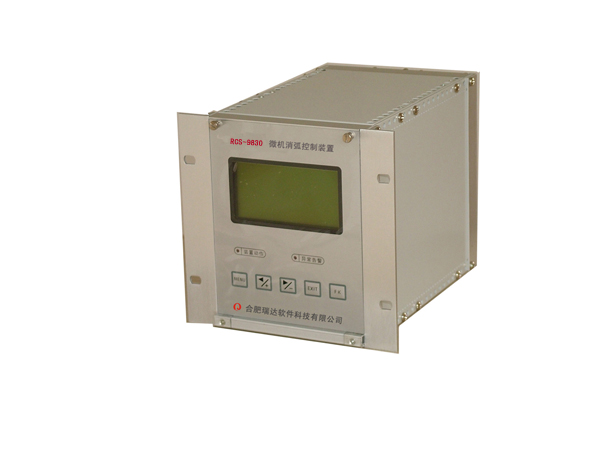

1.系列型号：RCS-9830（老款）

2.装置采用双CPU工作，主CPU采用32位DSP为核心，轻触按钮；

3.精确采集电压参数；

4.时刻监视系统状态，对出现的异常运行状态（弧光接地、金属接地、PT断线等）做出准确的判断；

5.装置的所有功能按用户要求均可设定；

6.同时具有工业标准RS-485通讯接口和CAN总线；

7.具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；

8.模块化结构设计，精铝合金外壳，嵌入式安装方式，插拔式接线。

工作原理

该数字式消弧控制装置由测量、监视、控制、输入、输出、通讯接口和电源等部分组成。

1.测量部分由精密小型互感器（输入0－270V）及前置信号处理电路构成，从中获取电压实时数据；

2.控制部分以32位DSP为核心，显示及人机接口设有独立的CPU控制；

3.输出量全为无源继电器触点（220V5A）；

4.通讯接口采用开放的主从方式半双工CAN总线/RS485接口，通讯速率为1200－19200，用于向上位机实时传送测量数据

  和状态量；

5.电源部分采用高频开关电源降压，使得更加节能，更能适应各种不同的电源电压环境。为了提高系统的可靠性、稳定性，内部

   装有高稳定度基准源，采用软硬件冗余等容错技术；为了提高整机的抗干扰能力，采取了多项电磁兼容保护措施，确保在恶劣

   的工作环境下可靠工作。
