概述

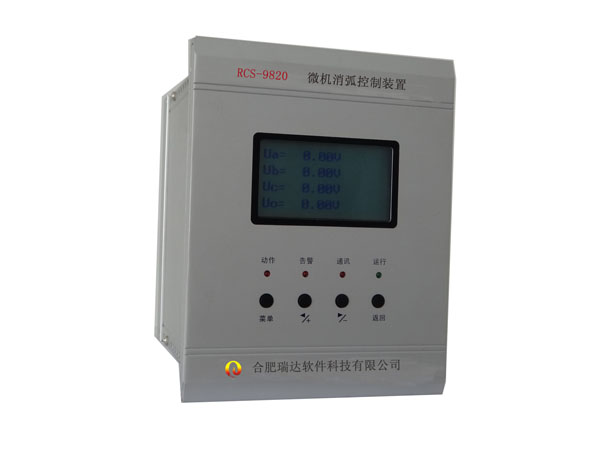

该产品是采用一块32位DSP（2812F）作为CPU工作，将微机保护技术用于电网消弧装置，利用DSP的快速、准确的数据处理能力实现傅立叶分析，其选相准确。通过对PT三相电压及频率，并结合系统母线三相电压，对电网各种接地状态能快速分析，准确地辨出：电网弧光接地、过渡过程及单相金属接地。装置将微机保护技术应用到弧光接地系统中，该装置具有兼容性高，可用于各种消弧装置的控制。

性能

1. 以32位DSP为核心，轻触按钮操作；

2. 精确采集电压参数；

3. 时刻监视系统电压，对出现的电压异常（弧光接地、金属接地、PT断线等）做出准确的判断并输出报警；

4. 具有工业标准RS-485通讯接口；

5. 输入量为无源触点，输出量为继电器输出的无源触点；

6. 所有参数均采用数字化调整，摒弃了常规用电位器的模拟调整方法，提高了整机的可靠性和稳定性；

7. 具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；

8. 模块化结构设计，精铝合金外壳，嵌入式安装方式，插拔式接线端子，结构紧凑，安装维护十分方便；

9.装置对弧光接地、金属接地、PT断线等均能可靠报警。

工作原理

微机消弧装置由测量、监视、控制、输入、输出、通讯接口和电源等部分组成。

(1) 测量部分由精密小型互感器（输入0－270V）及前置信号处理电路构成，从中获取电压实时数据；

(2) 输出量全为无源继电器触点（220V 5A）；

(3) 通讯接口采用开放的主从方式半双工RS485接口，通讯速率为9600，用于向上位机实时传送测量数据和状态量；

(4) 电源部分采用高频开关电源降压，使得更加节能，更能适应各种不同的电源电压环境。为了提高系统的可靠性、稳定性，内部装有高稳定度基准源，采用软硬件冗余等容错技术；为了提高整机的抗干扰能力，采取了多项电磁兼容保护措施，确保在恶劣的工作环境下也能安全工作。
