RCS-9500系列智能二次消谐装置简介

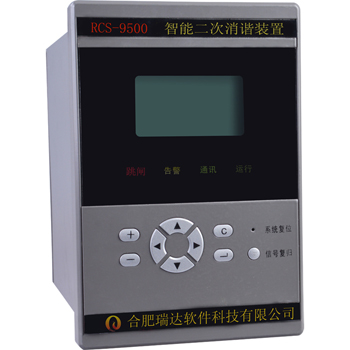

RCS-9500系列智能二消谐装置将微机技术用于电网消谐，利用计算机快速、准确的数据处理能力实现傅立叶分析，其选频准确。通过对PT三相电压及开口三角电压的采集，对电网谐振时的种种频率成份能快速分析，准确地辨出：单相接地、过渡过程、电网谐振。如果是谐振，根据不同频率，计算机发出不同的指令使不同的消谐电路投入，实现快速消谐，经实际运行证明本装置对连续0~300Hz谐振均判断准确，动作迅速，消谐元件采用恒流原理,提高消谐可靠性,较完善地解决了电力系统中电网的谐振问题。并能存储记录谐振的次数及谐振频率，如果是系统接地则报警。可广泛适用于发电厂、变电站及钢铁、煤炭、石油化工等大型厂矿企业的电力系统。(下图为RCS-9530)
主要功能
● 0-300HZ的谐振可准确判断，快速投入恒流的消谐元件
● 测量显示电压互感器各种参数(三相电压、零序电压)
● 准确记录异常状态下的各种参数(三相电压、零序电压)
● 对电压互感器的各种异常状态可准确判断并告警（过压、接地、低压、PT断线、谐振）可选择通过信号输出接点
● 电源异常输出信号接点
● 各种谐振及电压互感器异常参数现场可调整
● 具有电压互感器保护测控功能
● 具备后台对时功能
RCS-9500智能二次消谐装置接线原理图(下图为RCS-9530)
|
