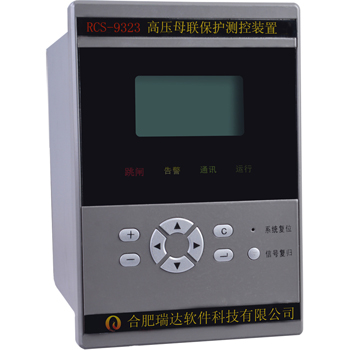

RCS-9000系列分散式保护测控装置简介
● 主要适用于35kV及以下电压等级的各种供电系统分散式安装的保护测控装置，主CPU 采用32位DSP芯片，全汉化液晶显示，信息详细直观、操作调试方便,软硬件统一平台。
● 保护装置带时间信息的保护动作事件记录，且掉电保持，装置集保护、测量、遥信、遥控等功能于一体，通讯采用标准RS-485和CAN总线，组网经济、方便，可直接与监控或保护管理机联网通讯。
● 功能齐全的断路器回路,交直流操作兼容,适用于各类断路器控制。
● 该系列主要有RCS-9310微机电动机保护、RCS-9320微机线路保护、RCS-9331微机母联保护、RCS-9330微机电空器保护、RCS-9340微机变压器保护。
主要功能
● 三段过流保护
● 两段零序过流保护
● 过电压保护
● 低电压保护
● 低周保护
● 控制回路断线,PT 断线
● 遥测、遥信、遥控
● 13路遥信开入
● 交直流防跳回路
● 四路中央信号触点
● 掉电不丢失动作记录及信号记忆
● 远程修改参数、定值;后台校时
RCS-9323高压母联保护测控装置接线原理图
注:
1. 装置自带防跳回路按电压分励型断路器设计
2. 如用于触发操作的永磁断路器,需要专用操作回路或将保护无源接点直接引至断路器回路
|
